Leghe di acciaio bit idraulici miniere sotterranee macchine di perforazione

MOQ:	1 set
Condizioni di pagamento:	LC, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO 9001:2008, ISO 14001:2015

Modello N.O.:

CYTJ102/2

Condizione:

nuovo

Motore:

motore a corrente continua

Servizio post-vendita:

12 mesi

Garanzia:

12 mesi

Profondità del foro:

3405-4015 mm

Pacchetto di trasporto:

Al forno

Specificità:

11830 x 1900 x 2385 mm

Marchio:

Jarlo.

Origine:

Cina

Codice S.A.:

843041000

Capacità di alimentazione:

INSIEME 1000 ALL'ANNO

Personalizzazione:

Disponibile

Tipo di bit:

Acciaio legato

Diametro del foro di trivellazione:

>300mm

Evidenziare:

Scavatrice per l'estrazione di bit di acciaio in lega

Macchine idrauliche per la trivellazione mineraria sotterranea

Perforazione idraulica per miniere

Descrizione del prodotto

Jarlo.La trivellazione idraulica di tunnel per miniere CYTJ102/2 è adatta per la trivellazione a colpo di aria in miniere sotterranee, gallerie e scavi sotterranei di fabbriche.L'area di lavoro massima è di 45 m2 (la larghezza massima è di 8.72 il livello massimo è di 6.35metri),tSta perforando.aperturaIl diametro è 41 -102m.Il progetto a doppio braccio può migliorare notevolmente l'efficienza della perforazione e il sistema di svincolo automatico consente a un operatore di operare due serie di braccia;Il meccanismo idraulico parallelo del braccio permette un posizionamento rapido e preciso;il sistema diesel-elettrico a doppia potenza non produce gas di scarico durante il funzionamento e tiene conto della necessità di una rapida transizione.

Prestazioni tecniche

1.1Perforazione di roccia

Il CYTJ102/2il sistema di perforazione idraulica del tunnel minerario è dotato di un doppio sistema di tamponamento e di assorbimento degli urti per garantire la migliore durata di servizio della perforazione tOlio;
La pellicola di olio a pressione protegge e lubrifica le interfacce di giunzione e riduce l'inquinamento interno della trivella.

1.2Scalatore idraulico

Due serie di hper la triangolazione a doppio triangolo fornisce una precisa funzione di manutenzione parallela idraulica in tutte le direzioni.

1.3Fascio di propulsione idraulica

Il raggio di propulsione in lega di alluminio ha un elevatoanti-resistenza alla piegatura e alla torsione e lunga durata di vita;

La superficie del fascio di propulsione è coperta da una pellicola in acciaio inossidabile e tra le parti mobili vengono utilizzati cuscinetti resistenti all'usura in gomma poliuretanica.

1.4Sistema di controllo

Il sistema di controllo idraulico della trivellazione in roccia ha una funzione anti-blocco automatica RPCF (Rotary pressure control)forza)).

1.5Cassa

Chassis robusto, articolato e pesante, a trazione integrale; alimentato da un motore diesel raffreddato ad acqua; quattro fori idraulici per una stabile stabilità.

1.6Altre configurazioni

Capacità di sollevamentosicurezzatettoper prevenire l'impatto da oggetti in caduta; bobina del cavo; compressore d'aria a pistoni azionato elettricamente; pompa d'acqua di rinforzo azionata elettricamente (la pompa idraulica di rinforzo può anche essere personalizzata);diluce.

2Specificativi tecnici

2.1 1838MEPerforazione di roccia×2

Adaptatore a fune	R32/R38/T38
Dalla parte superiore della trivella al centro	88 mm
Distanze(ad eccezione dell'adattatore del bastone)	1008 mm
Potenza di impatto	18 kW
Frequenza di impatto	60 Hz
Sistema idraulico(- Max, ti prego.)	200 bar
Sistema di rotazione	Rotante indipendente
Velocità di rotazione	0-300 giri/min
Torsione di rotazione(- Max, ti prego.)	640/1000 Nm
Consumo di aria di lubrificazione(2 bar)/ora)	5 l/s
Peso	176 kg
Consumo d'acqua	100-120 l/m
Livello di rumore	< 106 dB (A)

2.2Fascio di propulsione×2

	JARLO2337	JARLO2343
Lunghezza totale	5287 mm	5897 mm
Lunghezza della barra di avvolgimento	3700 mm	4310 mm
Lunghezza dell'apertura	3405 mm	4015 mm
Peso	495 kg	525 kg
Potenza di propulsione	15 kN	15 kN

2.3Braccio di trivellazione×2

Compensazione del raggio di propulsione	1250 mm
Estensione del braccio di trivellazione	1250 mm
Attività parallele	Completato
rotazione del fascio di propulsione	360 ̊
Angolo di sollevamento del braccio di trivellazione(- Max, ti prego.)	+65 ̊ /-30 ̊
Angolo di oscillazione del braccio di trivellazione(- Max, ti prego.)	Altri45 ̊/Interno25°
Autopeso del braccio di trivellazione	1750 kg

2.4Sistema dell'aria

Compressore d'aria a pistoni elettrico	ET80
Max. Volume di uscita0.8MPa/h	16L/min
Misuratore di pressione dell'aria	0-1,6 MPa

2.5Sistema idrico

Pompa d'acqua di potenza	BLT8-16
Flusso massimo a 12 bar sotto pressione	8 m3/h
La pressione all'entrata più piccola	2 bar

2.6Sistema di controllo

Sistema idraulico a controllo diretto DCS; le funzioni di base includono l'antiblocco automatico.

2.7Sistema elettrico

Potenza totale	128 kW
Motore principale	2 x 55 kW
Voltaggio	380 V
Frequenza	50 Hz
Modalità di avvio	Forma stellare/Triangolo
Angolo di oscillazione del braccio di trivellazione(- Max, ti prego.)	1280 mm
Configurazione: protezione da sovraccarico termico del motore, timer di impatto, tensione/ampere digitale, protettore da terra contro perdite, caricabatterie

2.8Sistema idraulico

Set di pompe idrauliche	Due serie
Pressione del sistema	150 - 230 bar
Serbatoio idraulico, volume massimo	200 litri
Precisione di filtrazione dell'olio idraulico	10 μm
Configurazione: inizio dello scarico della pompa, manometro della temperatura dell'olio, pompa idraulica manuale di riempimento dell'olio, luce idraulica del filtro dell'olio, luce indicante il livello di olio basso, raffreddatore idraulico dell'olio raffreddato con acqua,olio idraulico a base minerale.

2.9Cassa

Motore diesel	YC
Potenza nominale del motore/velocità di rotazione	88 kW/2400 giri/min
Fa trazione su tutte le ruote, sterzo articolato	± 41 ̊angolo di sterzo
Pneumatici	12.00-20Pneumatici solidi
Angolo di avvicinamento	18 ̊
Angolo di partenza	18 ̊
Disponibiledi cilindrata inferiore o uguale a 50 cm3	2pcs
Fusoliera idraulica posteriore	2pcs
Fvolume del serbatoio di olio	50 litri
Sistema elettrico	24 V
Batteria	2 x 12V, 60 Ah
Dlampadine di rilievo	LED 8 x 45 W, 24V
TChiedi alla luce.	LED 4 x 108 W, 24V
Gradibilità	18°
Configurazione: freno di servizio, freno di emergenza e di stazionamento, dispositivo di depurazione catalitico degli scarichi, silenziatore, luce del freno, estintore, sistema di lubrificazione centralizzato del telaio.

3Parametri fisici
3.1Dimensione complessiva

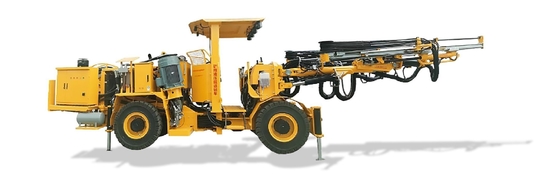

Vista laterale
Leghe di acciaio bit idraulici miniere sotterranee macchine di perforazione 0

Portata di lavoro
Leghe di acciaio bit idraulici miniere sotterranee macchine di perforazione 1

Dimensione:mm

Mlarghezza massima	1900
Terrenoaltezza (aumento/basso)	2385/3085
Lunghezza, con JARLO2343propulsionefascio	11830
Distanza libera dal suolo	340

3.2Peso totale18000 kg

3.3Velocità di guidakm/h

Su fvia lat (coefficiente di resistenza al rotolamento 0,05)

7 km/h~16 km/h

3.4 Radius di rotazione

Tag:

underground rock drilling machine

underground mining drilling equipment

face drilling machine

Prodotti correlati

CYT 41 Motore diesel macchina di trivellazione sotterranea per miniere

Ottenga il migliore prezzo

Motore diesel macchina di perforazione sotterranea per miniere

Ottenga il migliore prezzo

CYTC 70 Macchina di perforazione sotterranea a profilo basso

Ottenga il migliore prezzo

CYTJ102(A) Macchina per la perforazione a superficie

Ottenga il migliore prezzo

Macchina di trivellazione sotterranea a singola faccia di proiettore

Ottenga il migliore prezzo

Azionamento a motore diesel attrezzature di trivellazione sotterranee per l'estrazione di minerali e impianti di esplosione automatizzati

Ottenga il migliore prezzo

Perforazione per miniere rotativa per miniere per miniere sotterranea MID-Deep Hole Tunnel Drilling Rig Tipo standard

Ottenga il migliore prezzo

Perforazioni personalizzabili KQTG-150 DTH Perforazioni sottoterra

Ottenga il migliore prezzo

Dettagli dei prodotti

Casa. > prodotti >

Macchine per la trivellazione per miniere sotterranee

Leghe di acciaio bit idraulici miniere sotterranee macchine di perforazione

Tutte le categorie

Macchina per il calcestruzzo sotterraneo

Miscelatore di calcestruzzo sotterraneo

Veicolo utilitario sotterraneo

Scaler sotterraneo

Macchine per la trivellazione per miniere sotterranee

Bolter per tetti per miniere

Scalatore di rocce sotterraneo

Leghe di acciaio bit idraulici miniere sotterranee macchine di perforazione

MOQ:	1 set
Condizioni di pagamento:	LC, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO 9001:2008, ISO 14001:2015

Modello N.O.:

CYTJ102/2

Condizione:

nuovo

Motore:

motore a corrente continua

Servizio post-vendita:

12 mesi

Garanzia:

12 mesi

Profondità del foro:

3405-4015 mm

Pacchetto di trasporto:

Al forno

Specificità:

11830 x 1900 x 2385 mm

Marchio:

Jarlo.

Origine:

Cina

Codice S.A.:

843041000

Capacità di alimentazione:

INSIEME 1000 ALL'ANNO

Personalizzazione:

Disponibile

Tipo di bit:

Acciaio legato

Diametro del foro di trivellazione:

>300mm

Quantità di ordine minimo:

1 set

Termini di pagamento:

LC, T/T

Evidenziare:

Scavatrice per l'estrazione di bit di acciaio in lega

Macchine idrauliche per la trivellazione mineraria sotterranea

Perforazione idraulica per miniere

Descrizione del prodotto

Prestazioni tecniche

1.1Perforazione di roccia

1.2Scalatore idraulico

Due serie di hper la triangolazione a doppio triangolo fornisce una precisa funzione di manutenzione parallela idraulica in tutte le direzioni.

1.3Fascio di propulsione idraulica

Il raggio di propulsione in lega di alluminio ha un elevatoanti-resistenza alla piegatura e alla torsione e lunga durata di vita;

La superficie del fascio di propulsione è coperta da una pellicola in acciaio inossidabile e tra le parti mobili vengono utilizzati cuscinetti resistenti all'usura in gomma poliuretanica.

1.4Sistema di controllo

Il sistema di controllo idraulico della trivellazione in roccia ha una funzione anti-blocco automatica RPCF (Rotary pressure control)forza)).

1.5Cassa

Chassis robusto, articolato e pesante, a trazione integrale; alimentato da un motore diesel raffreddato ad acqua; quattro fori idraulici per una stabile stabilità.

1.6Altre configurazioni

2.1 1838MEPerforazione di roccia×2

Adaptatore a fune	R32/R38/T38
Dalla parte superiore della trivella al centro	88 mm
Distanze(ad eccezione dell'adattatore del bastone)	1008 mm
Potenza di impatto	18 kW
Frequenza di impatto	60 Hz
Sistema idraulico(- Max, ti prego.)	200 bar
Sistema di rotazione	Rotante indipendente
Velocità di rotazione	0-300 giri/min
Torsione di rotazione(- Max, ti prego.)	640/1000 Nm
Consumo di aria di lubrificazione(2 bar)/ora)	5 l/s
Peso	176 kg
Consumo d'acqua	100-120 l/m
Livello di rumore	< 106 dB (A)

2.2Fascio di propulsione×2

	JARLO2337	JARLO2343
Lunghezza totale	5287 mm	5897 mm
Lunghezza della barra di avvolgimento	3700 mm	4310 mm
Lunghezza dell'apertura	3405 mm	4015 mm
Peso	495 kg	525 kg
Potenza di propulsione	15 kN	15 kN

2.3Braccio di trivellazione×2

Compensazione del raggio di propulsione	1250 mm
Estensione del braccio di trivellazione	1250 mm
Attività parallele	Completato
rotazione del fascio di propulsione	360 ̊
Angolo di sollevamento del braccio di trivellazione(- Max, ti prego.)	+65 ̊ /-30 ̊
Angolo di oscillazione del braccio di trivellazione(- Max, ti prego.)	Altri45 ̊/Interno25°
Autopeso del braccio di trivellazione	1750 kg

2.4Sistema dell'aria

Compressore d'aria a pistoni elettrico	ET80
Max. Volume di uscita0.8MPa/h	16L/min
Misuratore di pressione dell'aria	0-1,6 MPa

2.5Sistema idrico

Pompa d'acqua di potenza	BLT8-16
Flusso massimo a 12 bar sotto pressione	8 m3/h
La pressione all'entrata più piccola	2 bar

2.6Sistema di controllo

Sistema idraulico a controllo diretto DCS; le funzioni di base includono l'antiblocco automatico.

2.7Sistema elettrico

Potenza totale	128 kW
Motore principale	2 x 55 kW
Voltaggio	380 V
Frequenza	50 Hz
Modalità di avvio	Forma stellare/Triangolo
Angolo di oscillazione del braccio di trivellazione(- Max, ti prego.)	1280 mm
Configurazione: protezione da sovraccarico termico del motore, timer di impatto, tensione/ampere digitale, protettore da terra contro perdite, caricabatterie

2.8Sistema idraulico

Set di pompe idrauliche	Due serie
Pressione del sistema	150 - 230 bar
Serbatoio idraulico, volume massimo	200 litri
Precisione di filtrazione dell'olio idraulico	10 μm
Configurazione: inizio dello scarico della pompa, manometro della temperatura dell'olio, pompa idraulica manuale di riempimento dell'olio, luce idraulica del filtro dell'olio, luce indicante il livello di olio basso, raffreddatore idraulico dell'olio raffreddato con acqua,olio idraulico a base minerale.

2.9Cassa

Motore diesel	YC
Potenza nominale del motore/velocità di rotazione	88 kW/2400 giri/min
Fa trazione su tutte le ruote, sterzo articolato	± 41 ̊angolo di sterzo
Pneumatici	12.00-20Pneumatici solidi
Angolo di avvicinamento	18 ̊
Angolo di partenza	18 ̊
Disponibiledi cilindrata inferiore o uguale a 50 cm3	2pcs
Fusoliera idraulica posteriore	2pcs
Fvolume del serbatoio di olio	50 litri
Sistema elettrico	24 V
Batteria	2 x 12V, 60 Ah
Dlampadine di rilievo	LED 8 x 45 W, 24V
TChiedi alla luce.	LED 4 x 108 W, 24V
Gradibilità	18°
Configurazione: freno di servizio, freno di emergenza e di stazionamento, dispositivo di depurazione catalitico degli scarichi, silenziatore, luce del freno, estintore, sistema di lubrificazione centralizzato del telaio.

3Parametri fisici
3.1Dimensione complessiva

Vista laterale

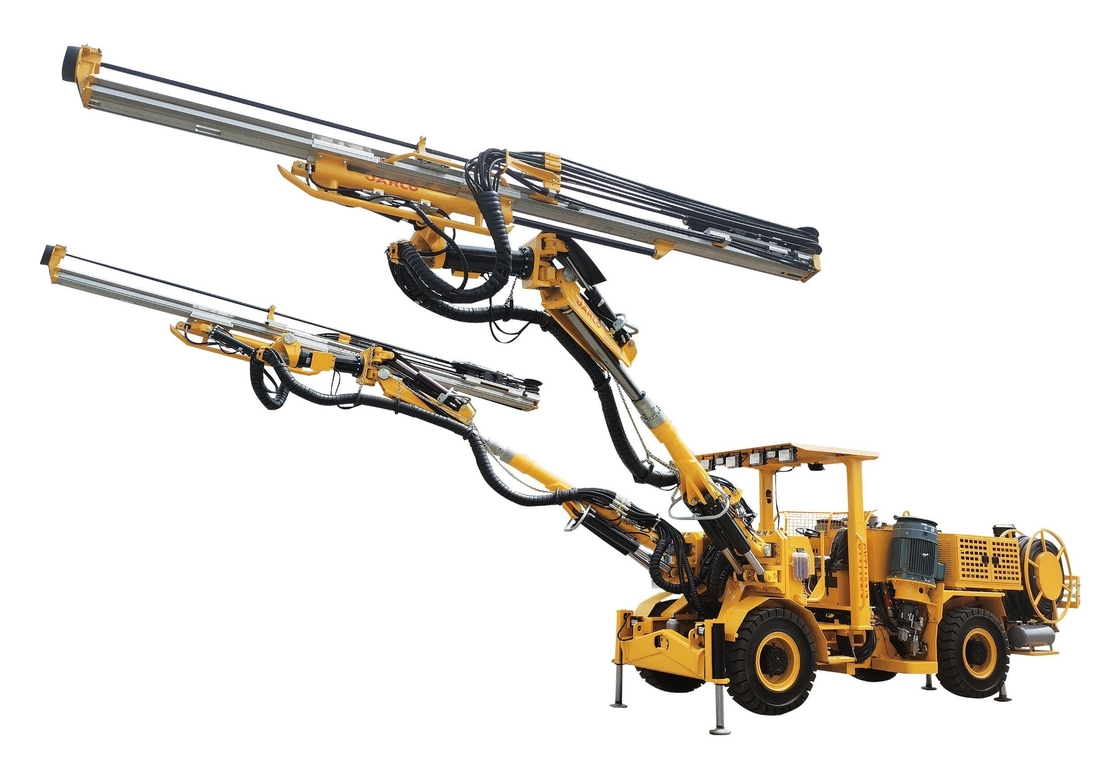

Leghe di acciaio bit idraulici miniere sotterranee macchine di perforazione 0

Portata di lavoro
Leghe di acciaio bit idraulici miniere sotterranee macchine di perforazione 1

Dimensione:mm

Mlarghezza massima	1900
Terrenoaltezza (aumento/basso)	2385/3085
Lunghezza, con JARLO2343propulsionefascio	11830
Distanza libera dal suolo	340

3.2Peso totale18000 kg

3.3Velocità di guidakm/h

Su fvia lat (coefficiente di resistenza al rotolamento 0,05)

7 km/h~16 km/h

3.4 Radius di rotazione

Tag:

Azionamento a motore diesel attrezzature di trivellazione sotterranee per l'estrazione di minerali e impianti di esplosione automatizzati

Ottenga il migliore prezzo

Perforazione per miniere rotativa per miniere per miniere sotterranea MID-Deep Hole Tunnel Drilling Rig Tipo standard

Ottenga il migliore prezzo

Perforazioni personalizzabili KQTG-150 DTH Perforazioni sottoterra

Ottenga il migliore prezzo
