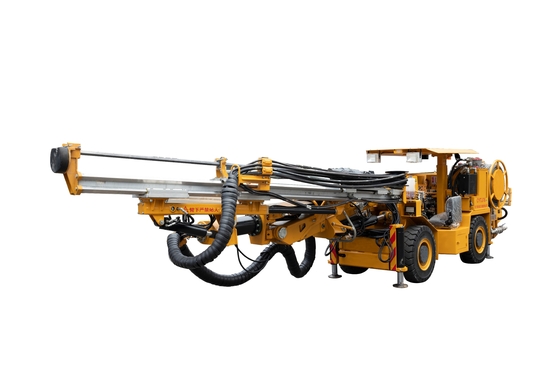

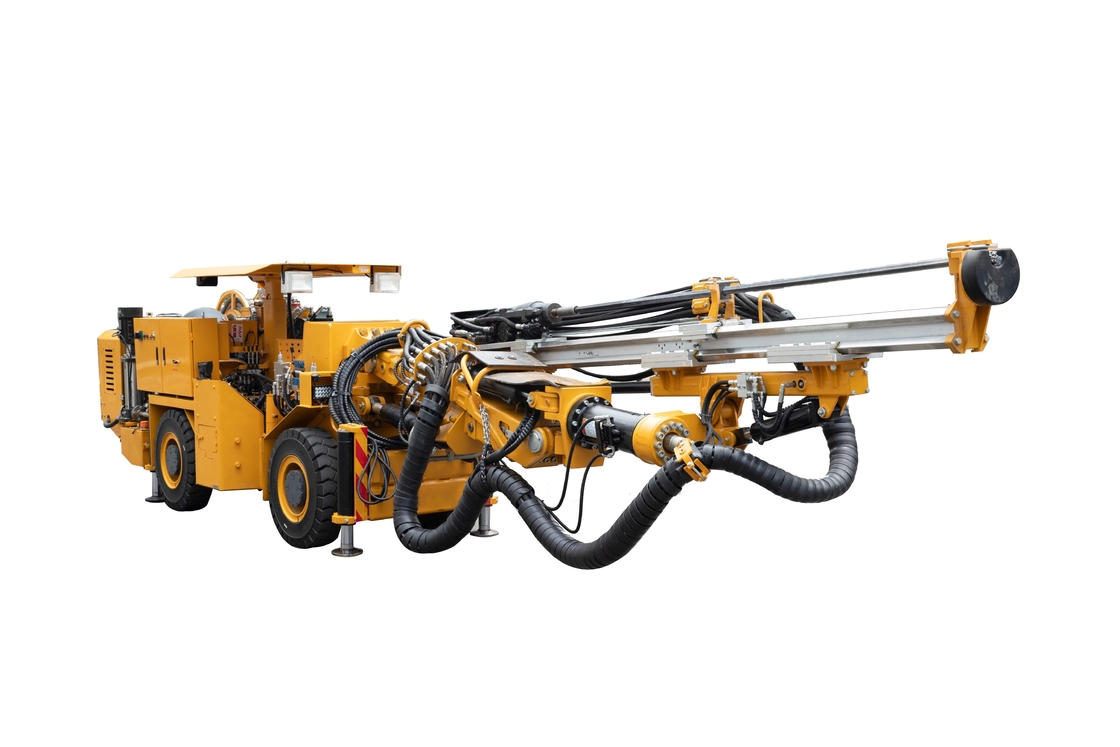

Macchina di trivellazione sotterranea a singola faccia di proiettore

Marchio:	Jarlo
Numero di modello:	CYTJ-76
MOQ:	1 set
prezzo:	150000-160000 USD
Dettagli dell' imballaggio:	Contenitore caricato
Condizioni di pagamento:	LC, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

China National Mining Safety Certificate

Modello N.O.:

CYTJ76

Condizione:

Nuovo

Motore:

motore a corrente continua

Diametro del foro di trivellazione:

>300mm

Profondità del foro:

3405-4015 mm

Tipo di bit:

acciaio legato

Percorso di perforazione:

Rotante

Pacchetto di trasporto:

Al forno

Marchio:

Jarlo.

Origine:

Capacità di alimentazione:

INSIEME 1000 ALL'ANNO

Personalizzazione:

Disponibile

Servizio post-vendita:

12 mesi

Garanzia:

12 mesi

Capacità di alimentazione:

1000 set/anno

Descrizione del prodotto

1.Scenari applicabili
Il veicolo di trivellazione idraulica per scavo minerario CYTJ76 è adatto per la trivellazione a blast nelle miniere sotterranee, nei tunnel e nelle officine sotterranee, in particolare per lo scavo di piccole sezioni.

2.Caratteristiche tecniche

La larghezza della carrozzeria del veicolo è di soli 1,45 m, con un tetto di sicurezza retrattile.e la normale guida e il funzionamento possono essere effettuati alla più bassa altezzaL'area di lavoro massima è di 18 m2 (larghezza massima è di 4,5 m, altezza massima è di 5,2 m), il diametro di perforazione è di 41-76 mm, la progettazione strutturale complessiva è ragionevole, la resistenza è elevata,la regolazione e la manutenzione sono semplici e convenienti, l'apparecchiatura ha un'elevata efficienza operativa e una buona economia.
A causa delle sue piccole dimensioni, può passare senza intoppi attraverso i tunnel di piccola sezione.il suo rendimento medio di perforazione per le rocce con F=10-12 è pari a 0.35m/min. Il CYTJ76 è dotato di un trapano idraulico per le rocce. Con la stessa durezza delle rocce, quando si forano 45 fori, può gestire rocce con F=10-12 con un'efficienza media di 2m/min.e la velocità di perforazione è 5.7 volte quella di un trapano da 28 mani.
Per quanto riguarda la perforazione, poiché il sistema idraulico può mantenere il fascio di propulsione completamente parallelo, l'efficienza di perforazione può raggiungere 5-8 volte quella del trapano per roccia a zampa d'aria.

3.Parametri

Modello				CYTJ76
Articolo			Unità	Parametro
Prestazioni complessive	Boom di trivellazione		Unità	1
	Sezione di galleria applicabile		m2	1.8×1.8×4.5×4.5
	Dimensione del trasporto	L	mm	9300±200
		W	mm	1240±50
		H(Con tetto)	mm	Maggiore: 2450±100
		H(Con tetto)	mm	Piu' basso:1800±100
	Min. raggio di rotazione		mm	Interiore:≤2390
	Min. raggio di rotazione		mm	Esterno:≤4390
	Modalità stabile del veicolo allo stato di funzionamento		️	Fabbricazione a partire da:
	Min. spazio libero da terra		mm	≥ 220
	Larghezza di funzionamento in stato di funzionamento stabile		mm	2150
	Peso della macchina		kg	8400
	Diametro di perforazione		mm	φ41-φ76
Sistema di perforazione	Tipo		️	Impatto + rotazione
	Modello		️	HYD300
	Peso della macchina		kg	115
	Distanza di bordo		mm	70
	Dimensione ((L×W×H)		mm	784 × 140 × 252
	Dispositivo d'impatto e meccanismo di rotazione	Energia di impatto	J	250-300
		Frequenza di impatto	Hz	30-50
		Potenza di impatto	kW	15
		Pressione nominale di impatto	MPa	16-19
		Flusso di impatto	L/min	55-65
		Torsione di rotazione	N.m.	100-300
		Intervallo di velocità di rotazione	r/min	220-450
		Pressione di lavoro di rotazione	MPa	7-15
		Flusso di lavoro di rotazione	L/min	40 a 70
Propulsore	Modalità di propulsione		️	Fabbricazione a partire da semi di legno
	profondità di perforazione		mm	2760
	Forza di propulsione massima		kN	≥ 18
	Velocità di perforazione a propulsione		mm/min	≥ 2150
	Velocità di propulsione senza carico		mm/min	≥15000
	Pressione di lavoro		MPa	≤ 11
Sistema di guida	Modalità di viaggio		️	di cilindrata superiore a 1000 cm3
	Velocità di marcia	Ingranaggi veloci	km/h	7±0.7
	Velocità di marcia	Trasmissione lenta	km/h	3±0.3
	angolo di oscillazione dell'asse posteriore		(°)	±6~±8
	Capacità di arrampicata		(°)	≥13 ((-13~+13°)
	Motore diesel	Potenza nominale	kW	48
	Motore diesel	Velocità nominale	r/min	2200
Motore elettrico	Motore elettrico	Potenza nominale	kW	45
Pompa idraulica per olio	Pompa di olio (impatto/posizionamento/rotazione)	Voltaggio nominale	V.	380
		Corrente nominale	A	84.4
		Corrente di partenza	A	≤ 450
		Pressione nominale	MPa	21
		Pressione massima di funzionamento	MPa	23
Dispositivo di lavoro ausiliario	Dispositivo di alimentazione dell'aria	Pressione di lavoro	MPa	0.3
	Dispositivo di alimentazione dell'aria	Flusso nominale	L/min	350
	Dispositivo di approvvigionamento idrico (approvvigionamento idrico esterno)	Pressione di lavoro	MPa	1.2
		Flusso nominale	L/min	70
