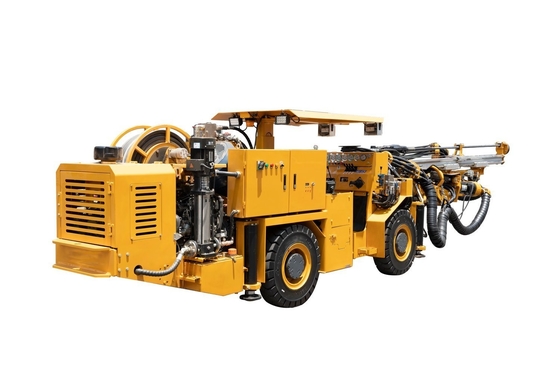

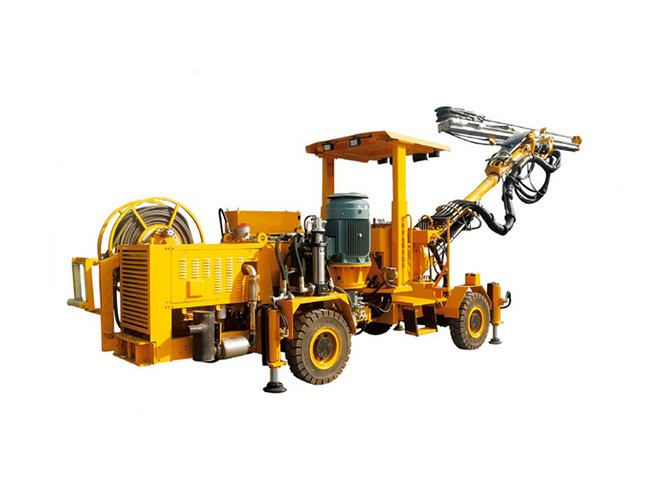

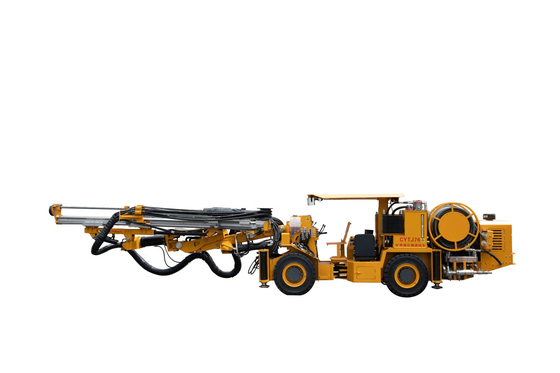

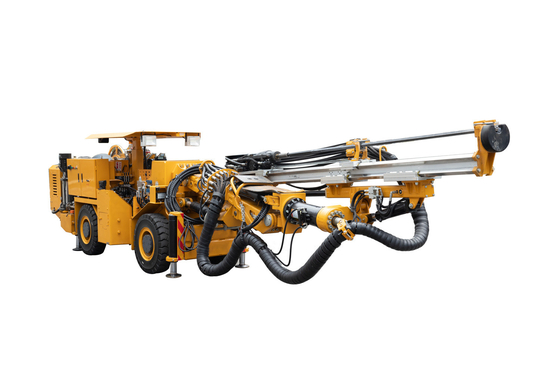

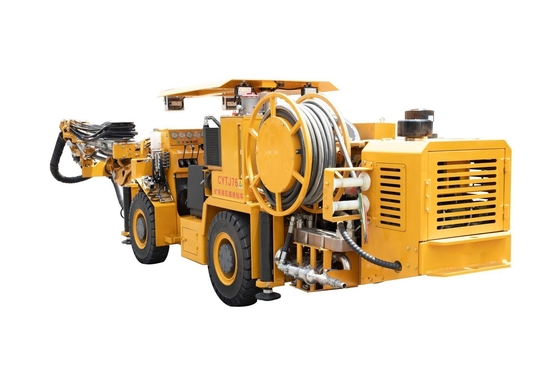

Personalizzazione della macchina per la perforazione a faccia

MOQ:	1 set
Condizioni di pagamento:	LC, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Modello N.O.:

CYTJ102

Condizione:

nuovo

Motore:

motore a corrente continua

Diametro del foro di trivellazione:

>300mm

Profondità del foro:

3405-4015 mm

Tipo di bit:

Acciaio legato

Strada di perforazione:

Rotante

Pacchetto di trasporto:

Al forno

Specificità:

11830 x 1900 x 2385 mm

Marchio:

Jarlo.

Origine:

Cina

Codice S.A.:

843041000

Capacità di alimentazione:

INSIEME 1000 ALL'ANNO

Personalizzazione:

Disponibile

Servizio post-vendita:

12 mesi

Garanzia:

12 mesi

Evidenziare:

Personalizzazione della macchina di perforazione a faccia

Macchine idrauliche per la trivellazione di rocce sotterranee

Personalizzazione della macchina di trivellazione sotterranea

Descrizione del prodotto

Prestazioni tecniche

Perforazione di roccia

La trivellazione idraulica del tunnel minerario CYTJ102 è dotata di un doppio sistema di tamponamento e di assorbimento degli urti per garantire la migliore vita utile della trivellazioneOlio;
La pellicola di olio a pressione protegge e lubrifica le interfacce di giunzione e riduce l'inquinamento interno della trivella.

Scalatore idraulico

Foratura di carico pesante, la foratura supportata da una sospensione a doppio triangolo fornisce una precisa funzione di manutenzione parallela idraulica in tutte le direzioni.

Fascio di propulsione idraulica

Il raggio di propulsione in lega di alluminio ha un elevatoanti-resistenza alla piegatura e alla torsione e lunga durata di vita;

La superficie del fascio di propulsione è coperta da una pellicola in acciaio inossidabile e tra le parti mobili vengono utilizzati cuscinetti resistenti all'usura in gomma poliuretanica.

Sistema di controllo

Il sistema di controllo idraulico della trivellazione in roccia ha una funzione anti-blocco automatica RPCF (Rotary pressure control)forza)).

Cassa

Chassis robusto, articolato e pesante, a trazione integrale; alimentato da un motore diesel raffreddato ad acqua; quattro fori idraulici per una stabile stabilità.

Altre configurazioni

Capacità di sollevamentosicurezzatettoper prevenire l'impatto da oggetti in caduta; bobina del cavo; compressore d'aria a pistoni azionato elettricamente; pompa di acqua di rinforzo azionata elettricamente (la pompa idraulica di rinforzo può anche essere personalizzata);compitoluces.

Specifiche tecniche

1838MEPerforazione di roccia

Adaptatore a fune	R32/R38/T38
Dalla parte superiore della trivella al centro	88 mm
Distanze(ad eccezione dell'adattatore del bastone)	1008 mm
Potenza di impatto	18 kW
Frequenza di impatto	60 Hz
Sistema idraulico(- Max, ti prego.)	200 bar
Sistema di rotazione	Rotante indipendente
Velocità di rotazione	0-300 giri/min
Torsione di rotazione(- Max, ti prego.)	640/1000 Nm
Consumo di aria di lubrificazione(2 bar)/ora)	5 l/s
Peso	176 kg
Consumo d'acqua	40-120 l/m
Livello di rumore	< 106 dB (A)

Fascio di propulsione

	JARLO2337	JARLO2343
Lunghezza totale	5287 mm	5897 mm
Lunghezza della verga	3700 mm	4310 mm
Lunghezza dell'apertura	3405 mm	4015 mm
Peso	495 kg	525 kg
Potenza di propulsione	15 kN	15 kN

Braccio di trivellazione

Compensazione del raggio di propulsione	1250 mm
Estensione del braccio di trivellazione	1250 mm
Attività parallele	Completato
rotazione del fascio di propulsione	360 ̊
Angolo di sollevamento del braccio di trivellazione(- Max, ti prego.)	+65 ̊ /-30 ̊
Angolo di oscillazione del braccio di trivellazione(- Max, ti prego.)	± 35 ̊
Autopeso del braccio di trivellazione	1750 kg

Sistema dell'aria

Compressore d'aria a pistoni elettrico	ET65
Max. Volume di uscita0.8MPa/h	0.42m³/min
Misuratore di pressione dell'aria	0-1,6 MPa

Sistema idrico

Pompa d'acqua di potenza	BLT4-16
Flusso massimo a 12 bar sotto pressione	4.2m3/h
La pressione all'entrata più piccola	2 bar

Sistema di controllo

Sistema idraulico a controllo diretto DCS; le funzioni di base includono l'antiblocco automatico.

Sistema elettrico

Potenza montata totale	62 kW
Motore principale	1 x 55 kW
Voltaggio	380 V
Frequenza	50 Hz
Modalità di avvio	Forma stellare/Triangolo
Angolo di oscillazione del braccio di trivellazione(- Max, ti prego.)	± 35 ̊
Diametro della bobina del cavo	1100 mm
Configurazione: protezione da sovraccarico termico del motore, timer di impatto, tensione/ampere digitale, protettore da terra contro perdite, caricabatterie

Sistema idraulico

Set di pompe idrauliche	Un set
Pressione del sistema	150 - 230 bar
Serbatoio idraulico, volume massimo	125 litri
Precisione di filtrazione dell'olio idraulico	10 μm
Configurazione: inizio dello scarico della pompa, manometro della temperatura dell'olio, pompa idraulica manuale di riempimento dell'olio, luce idraulica del filtro dell'olio, luce indicante il livello di olio basso, raffreddatore idraulico dell'olio raffreddato con acqua,olio idraulico a base minerale.

Cassa

Motore diesel	YC4DK120-T301
Potenza nominale del motore/velocità di rotazione	88 kW/2400 giri/min
Fa trazione su tutte le ruote, sterzo articolato	± 40 ̊Angolo di sterzo
di potenza superiore a 50 kVAcambio motore	DANA
Asse anteriore	DANA 112
Asse posteriore	DANA 112,con±7,5 ̊angolo di oscillazioneAutodifferenziale, asse posteriore 45%scivolarelimitato
Pneumatici	8.25 x R15
Angolo di avvicinamento	15 ̊
Angolo di partenza	12.5 ̊
Disponibiledi cilindrata inferiore o uguale a 50 cm3	2pcs
Fusoliera idraulica posteriore	2pcs
Fvolume del serbatoio di olio	50 litri
Sistema elettrico	24 V
Batteria	2 x 12V, 60 Ah
Dlampadine di rilievo	LED 7 x 45 W, 24V
TChiedi alla luce.	LED 2 x 108 W, 24V
Gradibilità	22°
Configurazione: freno di servizio, freno di emergenza e di stazionamento, dispositivo di depurazione catalitico degli scarichi, silenziatore, luce del freno, estintore, sistema di lubrificazione centralizzato del telaio.

Parametri fisici

Dimensione complessiva

Vista laterale
Personalizzazione della macchina per la perforazione a faccia 0

Portata di lavoro
Personalizzazione della macchina per la perforazione a faccia 1

Dimensione

Mlarghezza massima	1980mm
Terrenoaltezza (aumento/basso)	2850/2150mm
Lunghezza, con JARLO2343propulsionefascio	10800mm
Distanza libera dal suolo	260mm

Peso totale: 1000 kg

Velocità di guidakm/h

Su fvia lat (coefficiente di resistenza al rotolamento 0,05)	> 10
In pendenza 1:8	> 4.5

Radius di rotazione
