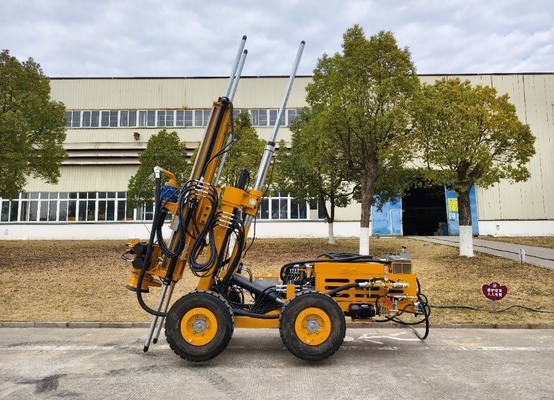

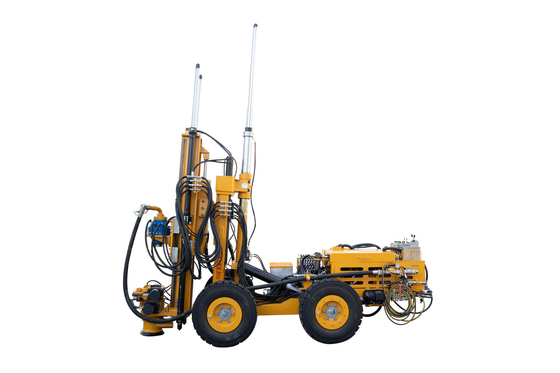

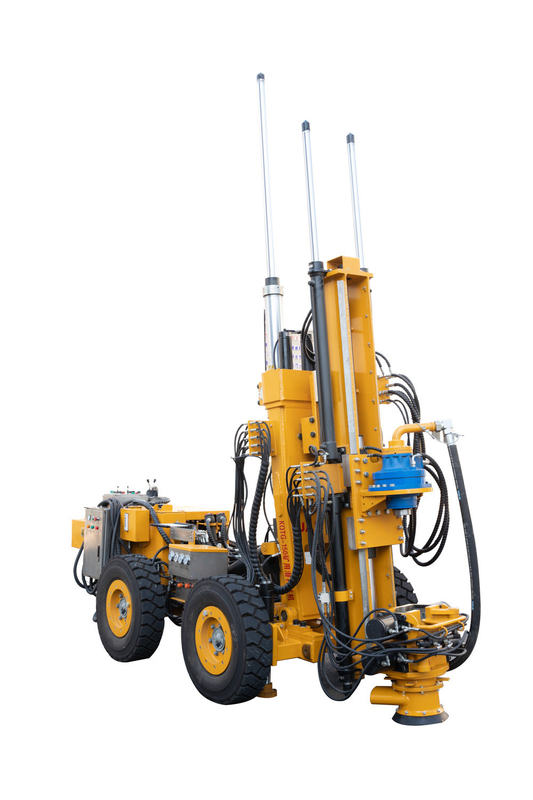

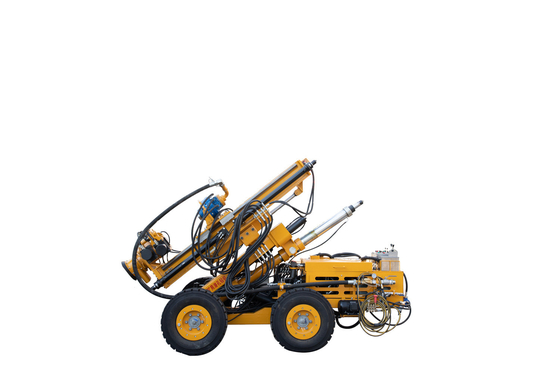

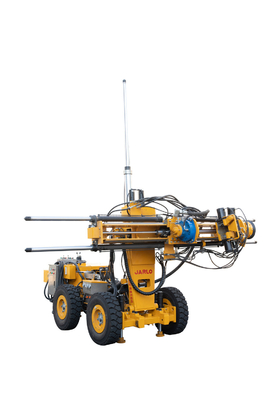

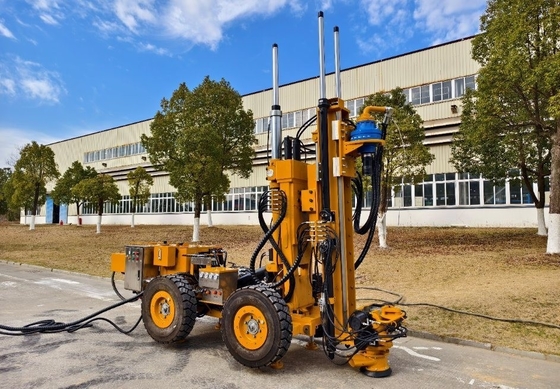

Perforazioni personalizzabili KQTG-150 DTH Perforazioni sottoterra

MOQ:	1 set
Condizioni di pagamento:	LC, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Modello N.O.:

KQTG-150

Pacchetto di trasporto:

BOLTO

Specificità:

4500x1620x2410 mm

Marchio:

Jarlo.

Origine:

Cina

Codice S.A.:

8430490000

Capacità di alimentazione:

1000 set/anno

Personalizzazione:

Disponibile

Servizio post-vendita:

12 mesi

Garanzia:

12 mesi

Evidenziare:

Righe di trivellazione DTH sotterranee

Rigi di perforazione DTH personalizzabili

Sotto la macchina per la perforazione sotterranea

Descrizione del prodotto

KQTG-150 Macchine per la trivellazione

Dimensione complessiva

Principali parametri tecnici

Nome

Unità

KQTG-150

Potenza totale nominale

25.5

Potenza principale del motore elettrico/potenza del motore diesel

Diametro del foro

120~220

profondità del foro

0~100

Sbalzo del foro di perforazione

≤ 1

Performance di rotazione

Torsione di rotazione nominale (rotazione in avanti)

N.m.

2700

Velocità di rotazione nominale

r/min

Pressione nominale

MPa

≤14

Tasso di flusso

L/min

≤66

Performance del meccanismo di supporto

Potenza di propulsione

0~44

Potenza di sollevamento

0~44

Velocità di propulsione

m/min

≥ 9

Velocità di ritorno

m/min

≥ 9

Colpo anticipato

1820±50

Lunghezza del binario

2500±50

Altezza di lavoro minima

3200± 100

Altezza massima di lavoro

4133± 100

Max. velocità di avanzamento(scaricato)

m/min

Max. velocità di ritorno(scaricato)

m/min

L'angolo di rotazione del braccio di perforazione

(°)

+180~180

Tensione del braccio di perforazione

in avanti

in retromarcia

(°)

10 ± 2

55±5

in retromarcia

(°)

55±5

Gradibilità

≥14 ((-14°~+14°)

Max. velocità di guida

m/min

≥ 30

Raggio di rotazione

≤ 2500
(360°sterzo sul posto)

Tipo di frenatura

Freno a molla

Dimensione complessiva

Distanze(Trasporti)

4500±200

larghezza(Trasporti)

1620±50

Altezza(Trasporti)

2400±100

Min. spazio libero da terra

≥ 200

Pressione nominale del sistema idraulico

MPa

Prestazioni dell'impattatore

Pressione dell'aria adeguata

MPa

0.8~1.6

Pressione nominale dell'aria

MPa

1.6

Frequenza nominale

≥27

Massa totale

6000±200

Caratteristiche di prestazione

Affidabilità e sicurezza:

la rotazione dell'utensile di perforazione direttamente azionata dal motore idraulico a bassa velocità e ad alta coppia,e il dispositivo di sigillo meccanico risolve efficacemente il problema di gas ad alta pressione e inquinamento idraulico motoreIl motore dell'utensile di perforazione ha una lunga durata e una manutenzione semplice.
Ilacqua e ariaIl sistema adotta la connessione integrale del motore e della macchina di pulizia, che ha prestazioni affidabili e una lunga durata di vita.
Sistema elettronico di iniezione di olio a impulsopermetteil dispositivo di impatto essere lubrificato efficacemente - eper avere una lunga durata di vita.

Modalità di guida:
1.La macchina è alimentata a energia elettrica, con bassi costi operativi, basso consumo energetico e basso rumore.
2.Le ruote sono azionate in modo indipendente dal motore e la trivellazione ha una forte capacità di camminare e di passare, e può essere ruotata a 360° in situ, il che ha una manovrabilità superiore.
Prestazioni di perforazione:

La sezione trasversale della rotaia guida adotta una struttura a forma di V, che presenta una buona guida, un'elevata precisione di perforazione e un tasso di deflessione della perforazione inferiore all'1%.
La velocità di perforazione della roccia ad alta pressione è veloce e la velocità di perforazione è di 0,2 m ~ 0,3 m al minuto.

Adattabilità alla perforazione:
1.Il cilindro rack e pignone è utilizzato per la rotazione del telaio di trivellazione, che ha grande coppia e posizionamento affidabile, rendePerforazioni di roccia a tutto tondopossibili.
2.Meccanismo di sostegno stabile e affidabile (secundario)sostenitore, principalesostenitorep, outrigger) per garantire la precisione della perforazione.
3.L'altezza della fermata non deve essere inferiore a 3,2 metri, non superiore a 3,6 metri e la larghezza della corsia non deve essere inferiore a 2,6 metri.

Prestazioni operative:
1.La canna idraulica Il sistema di smontaggio riduce l'intensità del lavoro dell'operatore e risparmia il tempo di funzionamento ausiliario.
2.L'operazione di perforazione della roccia e l'operazione di posizionamento della perforazione possono essere completate sulla console mobile, che può realizzare il funzionamento a lunga distanza e multidirezionale.
