Perforazione per miniere rotativa per miniere per miniere sotterranea MID-Deep Hole Tunnel Drilling Rig Tipo standard

MOQ:	1 set
Condizioni di pagamento:	LC, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Modello N.O.:

CYTC89

Condizione:

nuovo

Motore:

motore a corrente continua

Diametro del foro di trivellazione:

51-89 mm

Profondità del foro:

3200 mm

Tipo di bit:

Acciaio legato

Strada di perforazione:

Rotante

Pacchetto di trasporto:

Al forno

Specificità:

8763x2380x3180 mm

Marchio:

Jarlo.

Origine:

Cina

Codice S.A.:

843041000

Capacità di alimentazione:

INSIEME 1000 ALL'ANNO

Personalizzazione:

Disponibile

Servizio post-vendita:

12 mesi

Garanzia:

12 mesi

Evidenziare:

Macchine per trivellazione mineraria rotativa

Scavatrice di gallerie rotative

Perforazione di galleria di tipo standard

Descrizione del prodotto

CYTC89Perforazione idraulica

Apparizione(Tipo standard)

Struttura e dimensioni

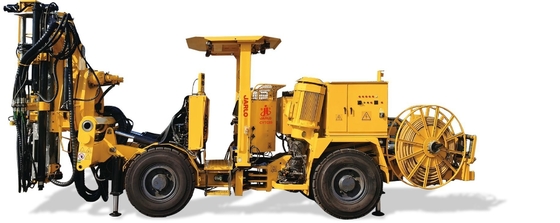

Perforazione per miniere rotativa per miniere per miniere sotterranea MID-Deep Hole Tunnel Drilling Rig Tipo standard 1

Funzione generale e caratteri

Il carrello è dotato di un trapano per la miniera della serie 1838ME (facoltativo),un sistema di posizionamento elettroidraulico, un cambiatore automatico di barre, un sistema anti-blocco intelligente e un doppio sistema tampone ad assorbimento degli urti che migliora significativamente l'efficienza del lavoro.I fori paralleli di media profondità e i fori a forma di ventola nelle direzioni superiore e inferiore forniscono un posizionamento accurato e affidabile e un'elevata precisione di perforazione.

Unità di perforazione

Sistema di cambio automatico delle barre
Propulsore del cilindro idraulico bipolareulsionefascio
Io...- e installato sulfpuntate posteriori e posterioridellaraggio di propulsione
Fessura utilizzata per guidare l'apertura di fori e per fissare le barre di collegamento e scarico

Unità di posizionamento

Percorso, rotazione, braccio d'oscillazione e movimento parallelo

Posizionamento preciso e regolare

Compensazione per il prolungamento del raggio di propulsione

Struttura aziendale delle condizioni minerarie

Serie di trapano(Opzionale)

Sistema di tampone a doppio ammortizzatore
Protezione da pellicola di olio a pressione e interfaccia di contatto lubrificata estendono gli intervalli di manutenzione
La coda del bastone è adattata ad una data apertura

Altre configurazioni

Tavolo di comando tipo carrello
Copertura protettiva contro la caduta di rocce
Cavo a bobina
Luce da lavoro montata su treppiede

Principali parametri e configurazioni tecniche

Dimensione e peso complessivi
Distanze	9100 mm
Larghezza	2350 mm
Altezza	2950 mm
Altezza massima del tetto	2970 mm
Disponibilità dal suolo	305 mm
Peso totale	15000Kg
Radius di rotazione(Dependi sul suolo)
Diametro esterno	5650 mm
Diametro interno	3350 mm
Specifiche e lunghezza del cavo
Voltaggio	1140VOpzionale)
Specificità	3 × 25 + 1 × 16
Diametro	32.6 mm
Distanze	90 metri

1838MEPerforazione di roccia(Opzionale)
Adaptatore di fune	T45
Diametro dell'apertura	76-89 mm
Stagno	T45 Velocità stanghe
Potenza di impatto	20 kW
Frequenza di impatto	54 HZ
Pressione idraulica(- Max, ti prego.)	250 bar
Motore a rotazione	Rotante indipendente
Velocità di rotazione	0-210/0-140 giri al minuto
Consumo di aria di lubrificazione(3bar)	5 l/s
Consumo d'acqua	50 l/min
Peso	171 kg

Sistema di controllo

Sistema di controllo elettrico
Sistema anti-incorporazione

Fascio di propulsione
MFB100serie	MFB 101	MFB 102	MFB 103
Lunghezza totale(mm)	2610	2915	3220
Lunghezza della verga(mm)	1220	1525	1830

Cassa

Chassis articolato per miniere a trazione su quattro ruote, adatto per tunnel di piccole e medie dimensioni
CUMMINS97 kWmotore

Unità di perforazione

Cambio automatico di barre, collegamento automatico di barre <17+1>
Si consiglia di utilizzare 1.2, 1,5 e 1,8 m di tubi di perforazione
Si consiglia di utilizzare il tubo T45 per la trivellazione rapida
La profondità massima di connessione automatica dei pali può raggiungere i 32 m.

Sistema di posizionamento

Corso di compensazione di estensione anticipata (tubo di trivellazione di 1,2 m) < 900 mm>
Strato di compensazione di estensione anticipata (tubo di perforazione di 1,5 e 1,8 m) < 1200 mm
angolo di rotazione del dispositivo di rotazione: 360°

Distanza massima tra i fori paralleli della tavola scorrevole: 1,5 m

Il braccio oscillante puòsventola45° a sinistra e a destra per ottenere un posizionamento parallelo del foro di 1,42 m e poi di 2,92 m,Posizionamento parallelo di (braccio oscillante + tavolo scorrevole)

Punta posteriore del raggio di propulsione< 1150 mm
punta anteriore del raggio di propulsione< 2000 mm
Angolo di inclinazione del raggio di propulsioneripartizione65°>

Sistema dell'aria

Fornitura d'aria per la lubrificazione delle trivellazioni
Compressore d'aria (tipo vite)
Volume dell'aria di scarico < 1 m3/min> a velocità di 4500 giri/min e pressione di 7 bar
Indicatore di pressione del vento
Pressione dell'aria/volume regolabile
Dispositivo per soffiare l'aria

Sistema di controllo

Sistema di controllo elettrico
Le funzioni di base includono le funzioni di perforazione automatica e anti-blocco

Sistema elettrico

Potenza totale installata < 69,5 kW
Potenza del motore principale < 55 kW
Tensione <1140V> (altre tensioni 380v/600v/1000v possono essere personalizzate)
Frequenza < 50 Hz
Metodo di avvio
Protezione da sovraccarico termico del motore
La scatola elettrica principale è dotata di tensione digitale, ammeter e impatto cronometratore
Indicatore di sequenza di fase
Indicatore di perdita
Caricabatterie
Capacità del trasformatore < 4 KVA
Cavo a bobina
Lavoroluce montata su treppiede < 2×100W, 220V>

Sistema idraulico

Pompa idraulica: utilizzata per impatto
Pompa idraulica: utilizzata per la rotazione, il posizionamento e la propulsione
Avvio dello scarico della pompa dell'olio
Pressione massima del sistema <210 bar
Capacità massima del serbatoio idraulico < 235L
Alarme di basso livello di olio e spegnimento automatico
Un termometro dell'olio è installato sul serbatoio del carburante
Pompa di carburante manuale
Filtrazione dell'olio di ritorno < 10um
Alarme di intasamento del filtro idraulico dell'olio
Frigoriferi idraulici per olio e acqua
Olio idraulico a base minerale

Sistema idrico
Pompa elettrica per l'acqua

Flusso massimo < 100L/min> a pressione di 10 bar
Pressione minima dell'acqua di entrata < 2 bar
Misuratore di pressione dell'acqua

Cassa

Motore diesel Cummins (facoltativo e altri)
Potenza (quando la velocità è di 2300 giri al minuto) < 97 kW>
Torsione (quando la velocità è di 1500 giri al minuto) < 520N·m>
Sedile fisso con cintura di sicurezza
L'indicatore di marcia deve essere conforme alle prescrizioni di cui all'allegato 3 del presente regolamento.
a trazione integrale
Copertura protettiva contro la caduta di rocce
Sistema idraulico di servosterzo
Convertitore idraulico di coppia
Asse anteriore
Asse posteriore
Differenziale antisliding autobloccante sull'asse anteriore
Pneumatici < 12,00 × R20
Angoli di avvicinamento e di partenza < 14°
Pelli anteriori idrauliche espandibili <2>
Circuito di frenatura a doppio servizio (freno a bagnato chiuso)
Freno di emergenza e di stazionamento, idraulico (spazio passivo)
Volume del serbatoio di carburante < 56L
Tensione del sistema elettrico < 24 V
Batteria < 2 × 80Ah
Illuminazione per passeggiate < 8×45W
Scale che conduce alla piattaforma di funzionamento
Agenti antincendio
Capacità massima di arrampicata < 14°>
Velocità di marcia (I marcia/II marcia) < 8,5/18 km/h>
Corno e luce di avvertimento
