UPS...15JT.(B)DieselMotoreMacchina per la spruzzatura di calcestruzzo bagnato

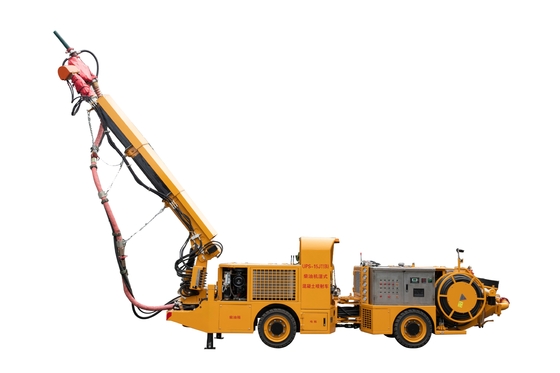

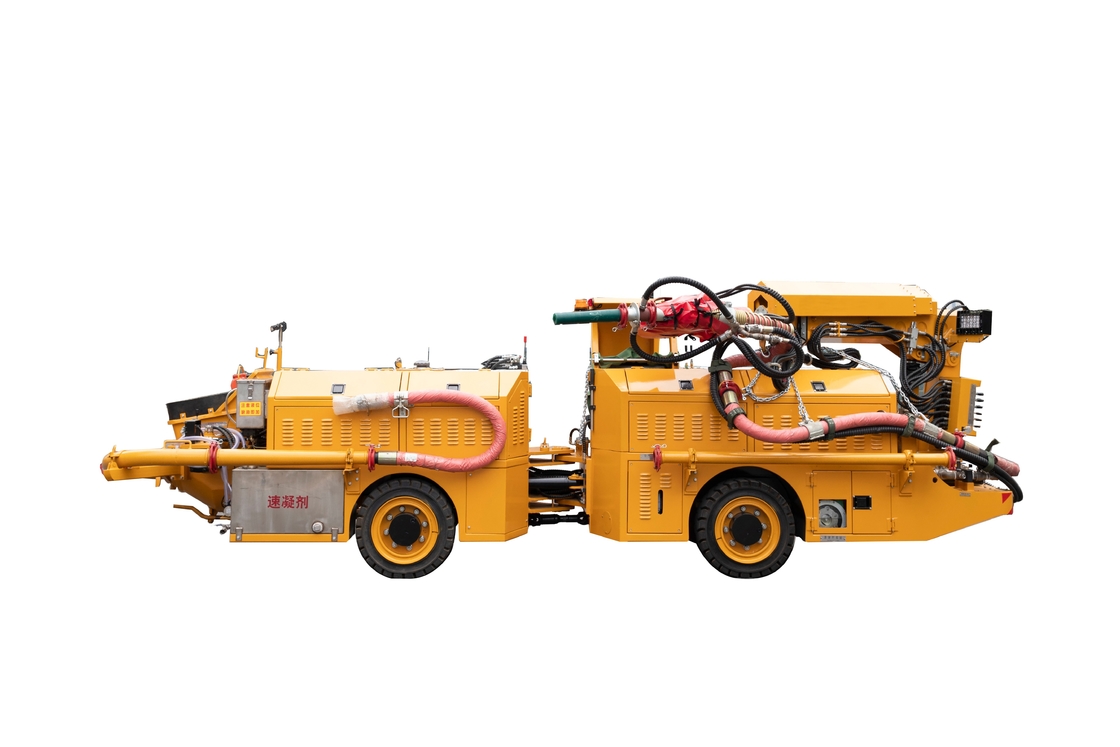

1. aspetto

2Dimensioni e raggio di rotazione

3- Caratteristiche delle prestazioni

• Cassa

Trasmissione idrostatica, trazione su tutte le ruote, sterzo articolato, flessibile e manovrabile, più sicuro e più comodo da usare e guidare.

Adottando un tavolo di comando a cabina trasversale, integrazione avanti e indietro, è adatto per lo spazio stretto di pozzi e tunnel minieri.

Freno a doppio circuito idraulico a bagnato: freno a olio di guida, freno a molla di stazionamento, freno a sicurezza.

Velocità massima di guida 12 km/h. Rapido accesso da e verso il cantiere, trasferimento veloce. Può essere smontato e abbassato nella miniera.il nostro carrello di spruzzatura bagnato telaio articolato può essere diviso in due parti e abbassato nella miniera separatamente, e poi installato sottoterra.

• Boom!

Il materiale della piastra di acciaio a boom è costituito da piastra di acciaio ad alta resistenza con una resistenza di 700 MPa.Il braccio meccanico completamente idraulico telescopico e rotante è controllato da una valvola proporzionale tedesca Hawe. Il braccio di spruzzo si trova all'estremità anteriore dell'unità. La non interferenza può massimizzare la flessibilità del braccio meccanico. Il braccio principale può ruotare fino a 360 gradi,e lo spruzzo è uniforme senza angoli mortiDistanza operativa: 7 metri verso l'alto, 6 metri verso l'alto, 2 metri verso il basso e 12 metri di larghezza.

• Sistema di controllo elettrico

Gabinetto di controllo elettrico integrato, divisorio ad alta e bassa tensione, monitoraggio della corrente di lavoro in tempo reale, funzionamento del pannello e funzionamento del telecomando per la commutazione remota e locale.

Più sistemi di protezione dell'hardware elettrico, maggiore adattabilità alle tensioni instabili nei pozzi minerari, più sicurezza e affidabilità.

Il controllore speciale IFM tedesco importato può adattarsi meglio al duro ambiente dei pozzi di miniera, con un livello di protezione IP67, che è più affidabile e stabile del controllo PLC industriale tradizionale.

• Uomini-Sistema operativo di interfaccia macchina

Sistema operativo intuitivo di interfaccia uomo-macchina, monitoraggio operativo multiparametro, funzionamento semplice e affidabile.

Alarme di monitoraggio intelligente, protezione della sequenza di fase, temperatura dell'olio idraulico, monitoraggio e allarme in tempo reale del livello del liquido.

Gravità specifica dell'acceleratore, impostazione dei parametri del contenuto di cemento, visualizzazione accurata del volume di pompaggio e del dosaggio dell'acceleratore.

• Sistema di accelerazione

Sistema idraulico di aggiunta di pompe a tubo a impostazione rapida, azionamento proporzionale idraulico, basso tasso di guasto, alta precisione.

Il sistema sincrono di aggiunta di agenti a regolazione rapida adotta una pompa di tubo importata, un display LCD e una configurazione touch screen,e la quantità di aggiunta dell'agente di impostazione rapida e la quantità di pompaggio sono intelligentemente sincronizzate.

• Sistema di compressione d'aria

L'approvvigionamento d'aria è sufficiente, compressore d'aria a vite elettrico da 30KW, l'approvvigionamento d'aria può raggiungere 6m3/min, che soddisfa i requisiti di spruzzatura umida.

Flessibile commutazione, l'aria esterna e interna possono essere commutate tra loro.

• Sicuro e affidabile

Triplice garanzia di sicurezza di frenata per il cammino del telaio.

100 metri di telecomando wireless e 16 metri di sistema di lavoro a doppio controllo cablato.

La concentrazione di polvere nell'ambiente di spruzzatura umido è notevolmente ridotta rispetto all'ambiente di spruzzatura asciutto.

• Funzionamento efficiente

Il volume di spruzzatura è di 15 m/h, che è 4-5 volte l'efficienza di funzionamento di una piccola macchina per spruzzatura umida.

Con un grande diametro del cilindro e una pressione di pompaggio di 7 MPa, la probabilità di blocco del tubo è ridotta.

Un elevato grado di integrazione, dotato di un sistema di compressione dell'aria, senza bisogno di aria esterna, e il trasferimento del sito è conveniente.

• Risparmio di costi

Il carrello di spruzzatura umida di calcestruzzo ha la funzione di regolare automaticamente l'aggiunta dell'acceleratore e la quantità di aggiunta è uniforme; ha un proprio compressore d'aria, pressione d'aria stabile;il tasso di rimbalzo può essere controllato entro il 10%, riducendo gli sprechi di materiali.

Ogni macchina per la spruzzatura umida richiede solo due persone, un operatore di spruzzatura e un assistente, il che riduce gli investimenti in risorse umane.

Allo stesso tempo, forniamo un piano di costruzione meccanizzato della miniera e un set completo di attrezzature con una macchina di spruzzatura umida della miniera come nucleo e una varietà di attrezzature minerarie,rendere l'intero processo di costruzione più efficiente ed economico.

4Parametri tecnici
