Alta efficienza sottoterra per miniere Roof Bolter Rock Bolter Machine per il bullonamento dei tunnel personalizzato

MOQ:	1 set
Condizioni di pagamento:	LC, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO 9001:2008, ISO 14001:2015

Modello N.O.:

CYTM41/2

Condizione:

nuovo

Motore:

motore a corrente continua

Servizio post-vendita:

12 mesi

Garanzia:

12 mesi

Profondità del foro:

1500-2400mm

Pacchetto di trasporto:

Al forno

Specificità:

11600x1900x2200(2900) mm

Marchio:

Jarlo.

Origine:

Cina

Codice S.A.:

843041000

Capacità di alimentazione:

INSIEME 1000 ALL'ANNO

Personalizzazione:

Disponibile

Tipo di bit:

Acciaio legato

Diametro del foro di trivellazione:

32-51 mm

Evidenziare:

Bolter per tetto per miniere sotterranee personalizzato

Macchine per la riparazione di rocce ad alta efficienza

battito di copertura per miniere di carbone personalizzato

Descrizione del prodotto

CYTM41/2Strumento idraulico di avvolgimento per miniere

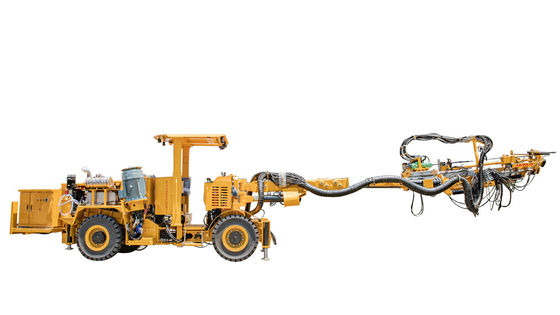

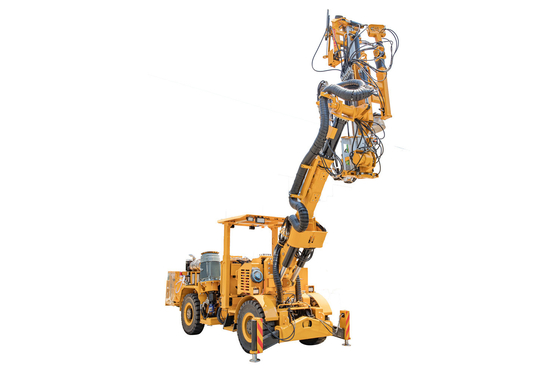

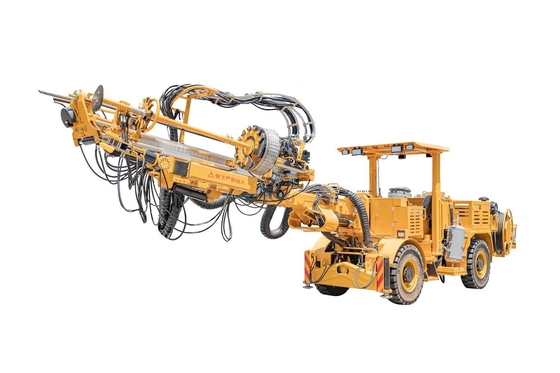

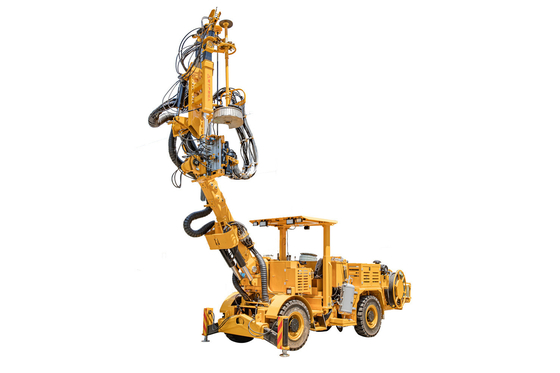

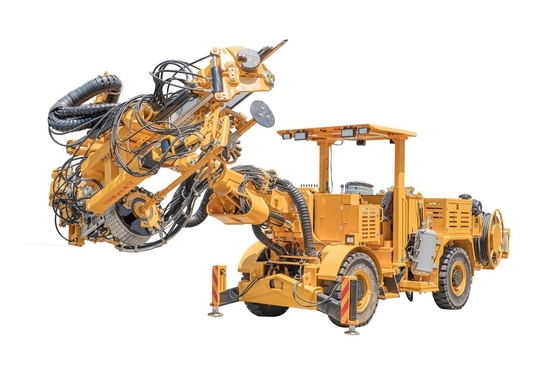

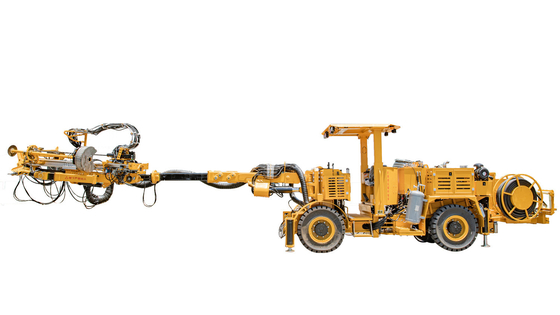

1.Apparizione

Alta efficienza sottoterra per miniere Roof Bolter Rock Bolter Machine per il bullonamento dei tunnel personalizzato 0

2Modello.

CYTM41/2tipo standard

Funzioni e caratteristiche di base

La macchina è un impianto di perforazione completamente meccanizzato che integra funzioni come la perforazione, il bullonamento, le reti appese e la giuntura (opzionale).È adatto per il lavoro di supporto per bulloni di quei progetti non a prova di esplosione come le miniere metalliche e non metalliche, conservazione dell' acqua e idroelettrica, ecc.

Sistema multipotenza: sistema diesel-elettrico a doppia potenza, dieselguida, il motore azionerà idraulicamente ogni attuatore; il motore diesel potrà ritirare ogni attuatore quandoelettricopotenzanon riesce.
Flessibilità: l'intera macchina ha una struttura compatta, regolabile a più velocità,a trazione integrale, potente e flessibileguidaInfine, la Commissione ha adottato una decisione relativa alla creazione di un'impresa di trasformazione.egallerie con diverse condizioni di lavoro complesse;
Protezione dell'ambiente: dotato di un sistema idraulicoavvolgimentoimpianto che ha le caratteristiche di basso rumore e di elevata efficienza;
Efficienza: dotato di unlibreria di barre di avvolgimento in grado di cambiare automaticamente le barre, il suo meccanismo automatico di sospensione delle reti consente di afferrare, sollevare e sospendere automaticamente le reti e migliora l'efficienza complessiva del supporto;
Diversi tipi diper il bullonamentocompatibilità:Salvo msolo utilizzatocanna di tipo fessura, altri tipi possono essere opzionalmente abbinati e personalizzati, come la barra armata, gonfiore ad acquabarrette, meccanicole barre,ecc.;
Applicabilità del multIo...tipi di trapano per la roccia:tla configurazione standard è di marchi nazionali e importati,mentrepossono essere selezionati diversi tipi di trapano per la roccia di altre marche in base alle esigenze;
Sicurezza: dotato di protezione di sicurezzaelevabile tetto, dispositivo di estinzione del fuoco, freno di emergenza e altri sistemi di allarme di sicurezza per garantire la sicurezza operativa durante l'esecuzione delle funzioni;
Applicabilità all'interno del tunnelIo...: il raggio di propulsione ruota a 360 gradi per coprire la superficie del tunnel in tutte le direzioni;
Manutenzione agevole: cabina aperta, progettazione modulare delle parti, disposizione spaziale ragionevole, facile ispezione e manutenzione;
Intercambiabilità: pezzi di ricambio resistenti (parti idrauliche, tubi, giunti, lubrificanti, ecc.) versatilità e intercambiabilitàconmarchio noto di impianti di trivellazione importati;
Precisione di posizionamento della trivellazione: il braccio della trivellazione è dotato di un meccanismo di supporto stabile;e la trivella è commutata in parallelo per garantire la centralizzazione del centro di perforazione e la precisione della perforazione ebulloneinstallazione.

Parametri di base

Categoria	Articolo		Contenuto
Parametri generali	Dimensione del trasporto(L×W×H)		11.6×2.0×2.2(2.9)m
	Dimensione adeguata della strada		W20,5-9,6 m,H3.1~8.6m
	Min. raggio di rotazione		Interno30,6 m;Altri5.9m
	Min. spazio libero da terra		300 mm
	Peso totale		circa16 t
	Diametro dell'apertura		32 mm-51 mm
	Tipo di barra di avvolgimento		Tipo di tubo a fessura(Altro tipo facoltativo)
	Lunghezza della canna adeguata		1500 mm~2200 mm(> 2,5 mpuò essere personalizzato)
	Libreria dei bastoni		9+1pcs
	Lunghezza del cavo a rullo		100 metri
Sistema di trivellazione della roccia	Impatto	Potenza di impatto massima	Circa8 kW	Circa7 kW
		Frequenza di impatto	55 ~ 65 Hz	50 Hz
		Pressione di urto di perforazione normale	11 ~ 15 MPa	14-18MPa
		Flusso di lavoro sull'impatto	55 ~ 65L/min	40~60L/min
	Rotazione	Torsione di rotazione massima	401N.m.	300 N.m.
		Velocità di rotazione massima	300 giri al minuto	300 giri al minuto
		Pressione del motore di rotazione	17.5MPa	14MPa
		Flusso di rotazione	30~48L/min	30~50L/min
	Nota: la marca del trapano per la roccia può essere configurata in base alle esigenze. Esplorazione della rocciabassotunnel (altezza < 3,2 m) (HC25: perforazione di roccia corta)
Perforazione	Forma di propulsione		Motore+catene
	Colpo di propulsione		2.5m
	Colpo di compensazione della propulsione		1m
	Estensione del braccio di perforazione		1.25m
	Boom di propulsione al momento della svolta		360°
	Angolo di sollevamento del braccio di trivellazione		+60°/-30°
	Angolo di oscillazione del braccio di trivellazione		± 45°
Sistema di guida	Modalità di guida		Chassis di ingegneria, funzionamento dei pneumatici
	Tipo di azionamento		Convertitore di coppia+attrezzaturascatola
	Velocità di guida		8.0km/h~20km/h
	Gradibilità		16°
	Potenza del motore diesel erotazionevelocità (facoltativo)		Yuchai88 kW; 2200 giri al minuto.
	Approcciodiangolo		14°
	Dpartediangolo		14°
Sistema idrico	pressione di lavoro		0.6~1.2MPa
	Flusso di lavoro		4 m3/h
	Potenza del motore		3 kW
	Voltaggio nominale		380 V (può essere personalizzato)
Sistema dell'aria	pressione di lavoro		8 bar
	Flusso di lavoro		1m3/min
	Potenza del motore		7.5kW
	Voltaggio nominale		380 V (può essere personalizzato)
Sistema elettrico	Potenza totale installata		66 kW
	MAIN potenza del motore		55 kW
	Voltaggio nominale		380 V (può essere personalizzato)
Sistema idraulico	Pressione nominale del sistema		21MPa
	Cforma di oling		raffreddamento ad acqua
